스프링 MVC 구조 이해

스프링 MVC 구조는 우리가 만든 MVC 프레임워크 구조와 매우 유사하다

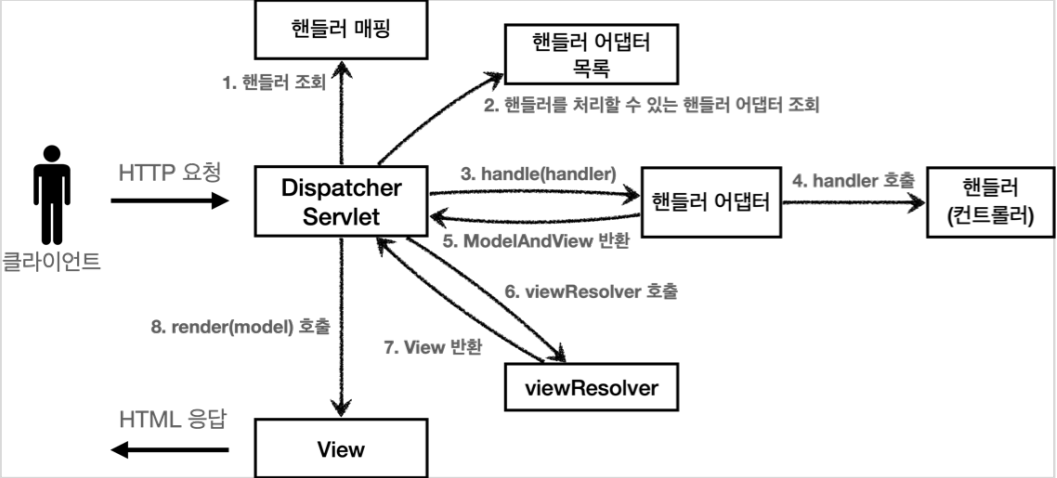

스프링 MVC 구조

스프링 MVC도 Dispatcher Servlet이라는 프론트 컨트롤러 패턴으로 구현되어 있다.

HTTP요청이 오면 HttpServlet이 제공하는 service()가 호출된다.

스프링 MVC는 DispatcherServlet의 부모인 FrameworkServlet에세 service()를 오버라이드 해두었다.

그러면 FrameworkServlet.service()를 호출하면 DispacherServlet의 doDispatch()가 호출된다.

스프링 MVC의 동작 순서를 보자

1. 핸들러 조회:  핸들러 매핑을 통해 요청 URL에 매핑된 핸들러를 조회한다.
2. 핸들러 어댑터 조회: 조회한 핸들러에 맞는 어댑터를 조회한다.
3. 핸들러 어댑터 실행 : 핸들러 어댑터를 실행해서 핸들러를 호출한다.
4. 핸들러 실행 : 핸들러에서 비즈니스 로직을 실행하고 핸들러 어댑터에 정보를 반환한다.
5. 핸들러 어댑터의 ModelView반환 : 핸들러에서 넘어온 정보를 바탕으로 ModelAndView로 변환해서 Dispatcher Servlet에 반환한다.
6. viewResolver 호출: 뷰 리졸버를 찾고 실행한다. (JSP의 경우 InternalResorceViewResolver가 등록됨)
7. View 반환 뷰 리졸버는 뷰의 논리 이름을 무리 이름으로 바꾸고 렌더링을 하는 뷰 객체를 반환한다.
8. 뷰 렌더링 : 뷰를 통해 뷰를 렌더링 한다.



doDispatch()코드를 보자

protected void doDispatch(HttpServletRequest request, HttpServletResponse
response) throws Exception {

    HttpServletRequest processedRequest = request;
    HandlerExecutionChain mappedHandler = null;
    ModelAndView mv = null;

    // 1. 핸들러 조회
    mappedHandler = getHandler(processedRequest);
    if (mappedHandler == null) {
    	noHandlerFound(processedRequest, response);
    	return;
    }

    // 2. 핸들러 어댑터 조회 - 핸들러를 처리할 수 있는 어댑터
    HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());

    // 3. 핸들러 어댑터 실행 -> 4. 핸들러 어댑터를 통해 핸들러 실행 -> 5. ModelAndView 반환
    mv = ha.handle(processedRequest, response, mappedHandler.getHandler());
    processDispatchResult(processedRequest, response, mappedHandler, mv, dispatchException);
}

private void processDispatchResult(HttpServletRequest request,
HttpServletResponse response, HandlerExecutionChain mappedHandler, ModelAndView
mv, Exception exception) throws Exception {

    // 뷰 렌더링 호출
    render(mv, request, response);
}

protected void render(ModelAndView mv, HttpServletRequest request,
HttpServletResponse response) throws Exception {

    View view;
    String viewName = mv.getViewName();
    // 6. 뷰 리졸버를 통해서 뷰 찾기, 7. View 반환
    view = resolveViewName(viewName, mv.getModelInternal(), locale, request);
    // 8. 뷰 렌더링
    view.render(mv.getModelInternal(), request, response);
}



출처 : 스프링MVC 1편 - 백엔드 웹 개발 핵심 기술 김영한
